En İyi Ön Panel Kılavuzu: Doğru Nasıl Seçilir, Kullanılır ve Kurulur

Ön panel, Keystone modüllerini, RJ45 soketlerini veya fiber adaptörlerini arkasında tutan ve kveyauyan, duvara veya kabinin ön kısmına monte edilen paneldir. Bu sadece kozmetik bir kapak değil. Pratikte en önemli üç iş:

• Fiziksel koruma — Modülleri toza, neme ve kazara darbelere karşı korur, böylece bağlantı yıllar boyu stabil kalır.
• Organize erişim — Teknisyenlere standart bir düzen sağlar, böylece kablolar duvarı açmadan etiketlenebilir, test edilebilir ve değiştirilebilir.
• Bitmiş görünüm — ofisler, oteller ve müşteriye dönük herhangi bir alan için önemli olan, ham kabloları ve terminalleri bir gömme panelin arkasına gizler.

Sunucu odasındaki tek bir bağlantının kesilmesi, panelin kendisinden çok daha fazla kesintiye neden olabilir; bu nedenle küçük bir plastik ön panel bile bir aksesuardan ziyade gerçek bir mühendislik bileşeni olarak değerlendirilir.

Ön paneller duvar kutusu standardına ve bağlantı noktası sayısına göre gruplandırılmıştır. Türü mevcut duvar kutunuzla eşleştirmek, en yaygın kurulum sorununu ortadan kaldırır: arkasındaki kutuya oturmayan bir panel.

Hacimli kaynak sağlıyorsanız, tek bir ürünle çalışın. yüz plakası fabrikası aynı zamanda eşleşen montaj kutusu ve alt kutuyu da sağlayan toleransları tutarlı tutar; bu, göründüğünden daha önemlidir; panel ile kutu arasındaki 0,5 mm'lik bir uyumsuzluk, duvarda gözle görülür bir boşluk bırakmak için yeterlidir.

Boyutun ötesinde, bir ön panelin gerçek koşullar altında dayanıp dayanmayacağına dört özellik karar verir:

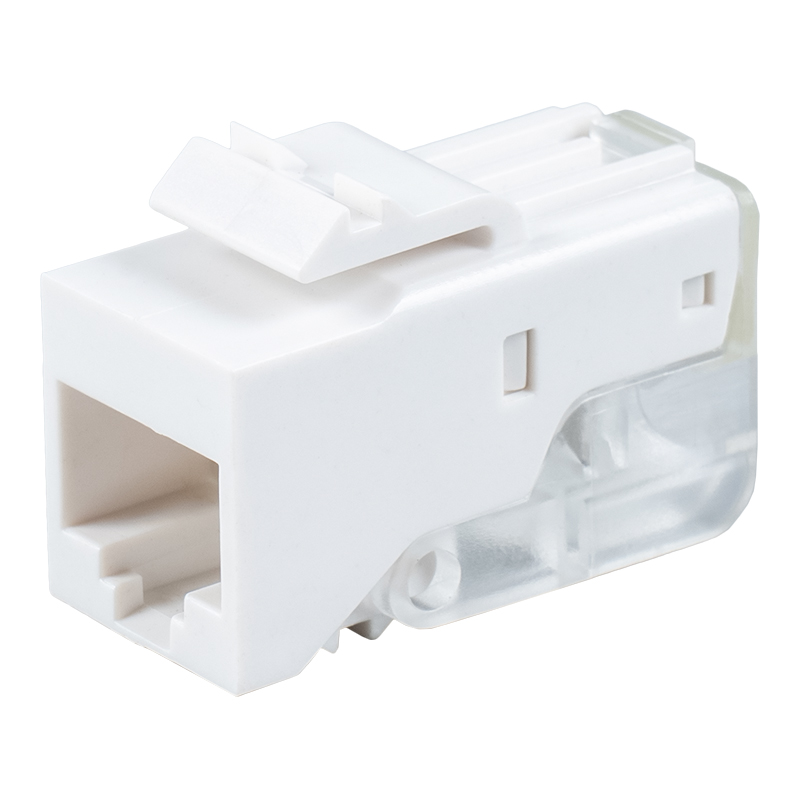

Bakır ve fiber damlalarını karıştıran veya motorların veya asansörlerin yakınında ekranlı sonlandırmalara ihtiyaç duyan projeler için panelin aynı kaynaktan temin edilen ekranlı modüllerle eşleştirilmesi faydalı olacaktır. Keystone Jack fabrikası or modüler jak fabrikası Tüm çalışma boyunca topraklamayı sürekli tutmak için.

1. Kutu tipini onaylayın. Panel siparişini vermeden önce duvar veya zemin kutusunu açın ve 86 tip, 120 tip veya 80 tip olup olmadığını kontrol edin.
2. Önce modülleri sonlandırın. Tüm Keystone modüllerini veya konektörlerini panele yerleştirmeden önce zımbalayın veya kıvırın; monte edilmiş bir panelin içinde çalışmak daha yavaştır ve duvar kaplamasının çizilme riski taşır.
3. Modülleri panele takın. Çoğu panelde alet gerektirmeden geçmeli geçme özelliği kullanılır; her modülü ön yüzle aynı hizada oturana kadar bastırın.
4. Kabloyu gevşek bırakın. Panelin daha sonra yeniden sonlandırılmadan çıkarılabilmesi için kutunun arkasında 15 ila 20 cm'lik bir servis halkası bırakın.
5. Paneli kutuya vidalayın. Paneli hizalamak için önce merkezi iki vidayı kullanın, ardından ince plastik kapakların bükülmesini önlemek için eşit şekilde sıkın.
6. Her bağlantı noktasını etiketleyin. Bağlantı noktası numaralarını hemen işaretlemek için önceden delinmiş etiket penceresini kullanın; bu tek adım, gelecekteki sorun giderme sırasında en fazla zaman tasarrufu sağlar.

Bu üç terim sık sık karıştırılıyor ama aynı duvar açıklığında farklı roller oynuyorlar.

Üçünü birden elde etmek montaj kutusu fabrikası and alt kutu fabrikası biraz farklı vida aralığına sahip markaların karıştırılmasından kaynaklanan uyum sorunlarını önler.

• Bükülme yarıçapı göz ardı ediliyor — Kabloyu sığ bir kutuya sıkıştırmak ceketi zorlar ve zamanla Cat6 veya Cat6A performansını düşürebilir.
• Korumalı ve korumasız parçaların karıştırılması — blendajsız modüllere sahip blendajlı bir panel, topraklama sürekliliğini bozar ve blendajın amacını boşa çıkarır.
• Yangın derecesi kontrolünün atlanması — birçok ticari donanım, düşük maliyetli bir panelin alev geciktirici sertifikasına sahip olmaması nedeniyle muayenede başarısız oluyor.
• Aşırı sıkma vidaları — Vidalar çok sert sıkılırsa ince ABS paneller montaj kulaklarında çatlayabilir.

Daha büyük dağıtımlar için, fazla gevşekliğin özel bir raftan rafa monteli bir düzenleyici aracılığıyla yönlendirilmesi kablo yönetimi fabrikası her panele beslenen yatay hatların düzenli olmasını ve denetimler sırasında izlenmesinin kolay olmasını sağlar.

Hangi boyutta ön panele ihtiyacım var? Önce mevcut duvar kutusunu ölçün; 86 x 86 mm en yaygın konut ve ofis standardıdır, 120 tipi ise daha yüksek bağlantı noktası yoğunluğuna uygundur.

Ön paneli özel alet kullanmadan takabilir miyim? Evet, çoğu modern panel aletsiz geçmeli modüller kullanır ve iki montaj vidası için yalnızca bir tornavidaya ihtiyaç vardır.

Metal mi plastik mi daha iyi? Plastik, standart ofisler için daha hafif ve daha ucuzdur; Darbe direncinin veya daha kaliteli bir kaplamanın gerekli olduğu yerlerde metal tercih edilir.

Ön paneller açık havada çalışıyor mu? Yalnızca buna uygunsa; açık veya nemli bir yere kurmadan önce IP derecesini kontrol edin.

Toplu satın almanın maliyet avantajı nedir? Toplu siparişler genellikle OEM özelleştirmesine ve birim başına daha düşük lojistik maliyetine uygundur; bu da büyük dağıtımlar veya yenileme projeleri için önemlidir.
